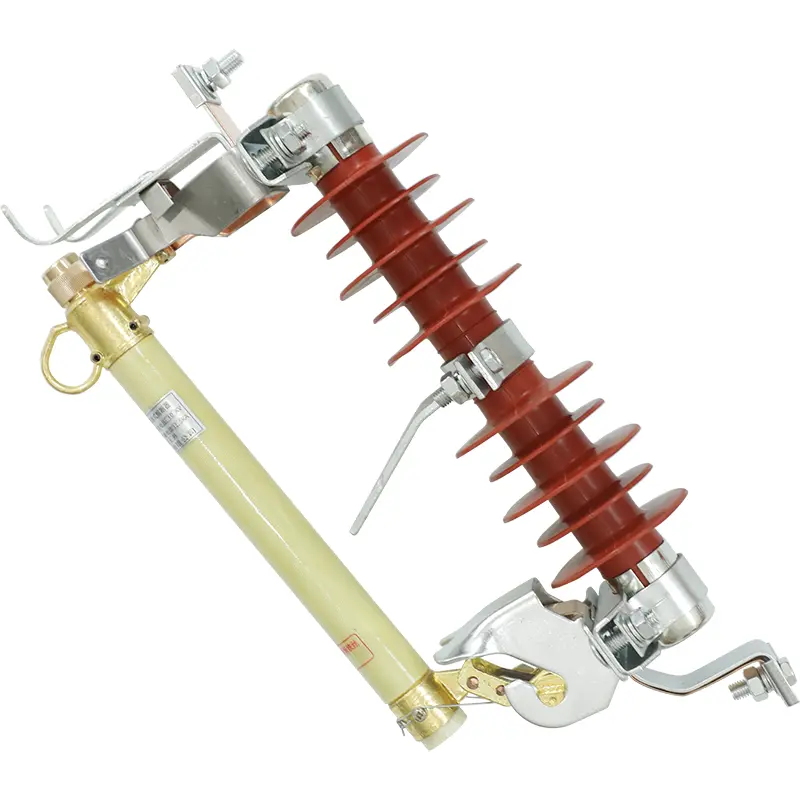

Високонапонски композитни композитни исечак осигурача са испадним осигурачем са лучним разликовачем

СангаоВисоконапонски композитни композитни исечак осигурача са испадним осигурачем са лучним разликовачемПроизведено у Кини представља значајну еволуцију дизајна за надземне дистрибутивне мреже. Коришћењем високомолекуларног композитног спољног омотача уместо традиционалног тешког порцелана, овај лагани, али структурно чврсти изрез пружа апсолутну отпорност на структурно пуцање, оштећења од механичког удара и кварове у праћењу. Уграђени диференцатор лука има специјализовану унутрашњу облогу од коштаних влакана која активно гуши електричне лукове високе температуре у року од милисекунди од укапљивања елемента осигурача, обезбеђујући чисто чишћење без ризика колатералног оштећења суседних попречних кракова или фазних линија. Купци на велико бирају овај напредни композитни систем како би минимизирали трошкове одржавања линије и елиминисали грешке компоненти узроковане дуготрајним електричним луковима високог напона.

Дуал-Ацтион Екпулсион & Арц Дисипатион

Стандардни прекидачи за искључивање се ослањају искључиво на гравитацију и ваздушне празнине да би се отклонили кварови средњег напона, што може довести до трајног стварања лука под високим индуктивним оптерећењима. Овај специјализовани високонапонски композитни композитни исечак осигурача за избацивање са лучним разликовачем укључује пројектовани разлучивач лука који елиминише ово физичко ограничење. Цев држача осигурача садржи метални осигурач унутар коморе са двоструким зидовима: унутрашња облога од коштаних влакана окружена омотачем од епоксидног фибергласа отпорног на временске услове.

Када преоптерећење или кратки спој изазове струје квара, елемент осигурача се брзо топи. Интензивна топлотна енергија тренутно испарава унутрашњу површину облоге од коштаних влакана, ослобађајући налет дејонизујућег гаса под високим притиском. Ова експлозија гаса снажно избацује јонизовани ваздух са дна цеви, гасећи електрични лук за милисекунде. Истовремено, механизам за управљање отпушта горњу резу, узрокујући да се цела јединица са осигурачима преврне надоле и падне из свог нормалног радног положаја, стварајући јасан визуелни прекид ваздуха за помоћне екипе.

Спецификације техничких перформанси

Да би се осигурала прецизна структурална компатибилност преко средњег напона надземних уређаја, овај високонапонски композитни исечак осигурача са испадним осигурачем монтиран на стуб са лучним разликовачем ради стриктно унутар ових фабрички верификованих еколошких и електричних ограничења:

• Радни оквир температуре околине:-30°Ц до +40°Ц континуирано излагање на отвореном.

• Праг висинске оцене:До 1000 метара надморске висине (потребна су прилагођена механичка подешавања за удаљености веће од 1000 метара).

• Опсег фреквенције напајања наизменичном струјом:Не мање од 48Хз и не веће од 52Хз мреже.

• Оцена толеранције сеизмичког интензитета:Максимални структурални сеизмички интензитет не сме бити већи од 7 степени.

• Максимална дозвољена брзина ветра:Не сме прећи 35 метара у секунди.

• Примарно окружење апликације:Надземни дистрибутивни системи, стубови и славине за изолацију линијских огранака.

Где је распоређен овај специјализовани изрез?

Робусна композитна конструкција и могућност брзог гашења лука чине овај заштитни уређај идеалним за захтевна индустријска окружења:

• Надземне хранилице са ветром:Инсталиран на изложеним стубовима где се брзина ветра приближава 35 метара у секунди, обезбеђујући да механичка брава остане закључана док не дође до квара.

• Стубови подстанице:Постављен на критичном споју где надземне дистрибутивне жице прелазе у подземне каблове, спречавајући путујуће прекомерне струје да оштете осетљиву подповршинску изолацију.

• Сеизмички активне дистрибутивне петље:Композитно полимерно тело отпорно на ломљење лако апсорбује механичке вибрације и структурна померања до 7 степени сеизмичког интензитета.

Глобални стандарди испоруке

Прекоморски транзит захтева снажну одбрану од високе влажности, сланог ваздуха и физичког стреса приликом руковања. Сангао пакује велике наруџбине високонапонских композитних високонапонских композитних осигурача за избацивање са лучним разликовачем у дрвене сандуке које су усклађене са извозом обложене тешким материјалом који апсорбује ударце. Сваки сандук је херметички затворен како би се спречило да влага деградира унутрашње облоге за гашење лука, обезбеђујући да свака јединица стигне на локацију пројекта у стању потпуно спремном за уградњу.

ФАК

Како ради диференцијатор лука током кварова преоптерећења ниске струје у поређењу са кратким спојевима велике струје?

Током кратких спојева велике струје, огромна топлотна енергија ствара брзу експлозију гаса под високим притиском који тренутно чисти лук путем избацивања. За нискострујна преоптерећења, унутрашња облога од коштаних влакана се ослања на локализовано стварање гаса да охлади и дејонизује простор лука, обезбеђујући сигуран прекид чак и када је струјни ток једва изнад прага топљења.

Зашто је кућиште од композитног полимера пожељније у односу на порцелан у комуналним окружењима са високим вибрацијама?

Витрификовани порцелан је крхак и подложан микро ломљењу под сталним физичким стресом или сеизмичким догађајима. Наше композитно полимерно кућиште има високу еластичност и структурну отпорност, што му омогућава да издржи физичке ударе, оштећења од руковања људима и сеизмичке силе до 7 степени без квара конструкције.

Да ли овај високонапонски композитни композитни исечак осигурача за избацивање са лучним разликовачем захтева специјалне алате за ручне операције посаде?

Не. Горњи радни механизам има стандардне куке за вучу које су у потпуности компатибилне са конвенционалним услужним хот-стицковима, омогућавајући радницима на линији да ручно повуку јединицу осигурача за рутинско одржавање опреме или изолацију линије.
