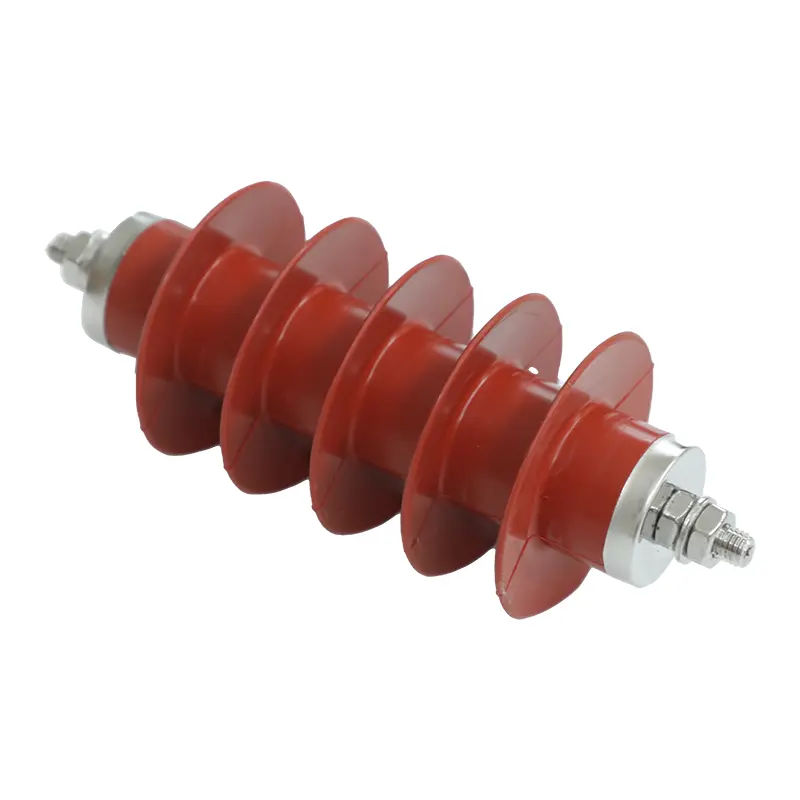

Општи електрични одводник муње са цинк оксидом

Наше висококвалитетно решење представља велики корак напред за инжењерске фирме које траже поузданеОпшти електрични одводник муње са цинк оксидомПроизведено у Кини. Коришћењем отпорника од цинк оксида високих перформанси као језгра, овај уређај без зазора функционише као савршен електрични изолатор под нормалним мрежним напонима. У тренутку када скок пренапона погоди линију, нелинеарни материјал мења стање како би безбедно спровео пролазну енергију у земљу, штитећи низводно хардвер од озбиљног квара изолације.

Спецификације техничких перформанси и оцене система

Да би се обезбедила беспрекорна структурна интеграција између средњенапонских комуналних система, овај општи електрични одводник грома са цинк оксидом ради под овим верификованим техничким границама:

• Енвелопе системског напона:Разводне мреже од 1 кВ до 36 кВ.

• Класификације нивоа дистрибуције:Лака, обична и тешка.

• Температурни опсег околине:Минус 35°Ц до +40°Ц континуирана употреба на отвореном.

• Радна граница надморске висине:Стандардне конфигурације до 1000 метара надморске висине.

• Фреквенција наизменичне мреже:Подржава линије наизменичне струје до 100Хз.

• Састав основног материјала:Блокови са високо нелинеарним метал-оксидним варистором (МОВ).

Нелинеарни волтаметријски одзив у односу на силицијум карбид

Старије електричне мреже су се ослањале на одводнике од силицијум-карбида упарене са серијским искристима. Ти застарели системи су патили од спорог времена одзива и деградације физичког искришта изазваног поновљеним електричним луковима.

Овај општи електрични одводник муње са цинк оксидом суштински мења карактеристике заштите тако што у потпуности елиминише физички размак. Микрокристална структура наших напредних варистора од цинк оксида пружа невероватно оштру нелинеарну кривуљу волт-ампера. При нормалним радним напонима, струја цурења је практично нула.

У микросекунди у којој систем детектује пренапон, отпор експоненцијално опада. Ово омогућава јединици да се носи са огромним капацитетом струје без топлотног одступања, штитећи мрежу од оштрих падова напона и кварова линија-земља.

Где се примењује овај систем заштите?

Универзални структурни дизајн овог електричног одводника грома са цинк оксидом чини га веома прилагодљивим у више сектора комерцијалне инфраструктуре:

• Стандардне надземне линије:Верзије за лака оптерећења користе се у апликацијама са малим ударима грома како би заштитиле дуге надземне распоне од атмосферских пражњења.

• Индустријска дистрибуција електричне енергије:Модели за уобичајену радну снагу штите фабричке подстанице од високофреквентног оперативног комутационог пренапона изазваног тешким стартерима мотора.

• Системи монтирани на ормаре:Компактни профили омогућавају беспрекорну интеграцију унутар средњенапонских разводних ормара и кућишта постављених на подлоге где је простор на првом месту.

Индустријско паковање и превенција оштећења

Прекоморски транзит захтева снажну одбрану од продора влаге и физичких утицаја. Сангао пакује велике наруџбине у дрвене сандуке који су усклађени са извозом, обложене тешким материјалом који апсорбује ударце. Ово паковање спречава физичко изобличење или промене унутрашњег поравнања током поморског транспорта на велике удаљености, обезбеђујући да опрема стигне на локацију пројекта у стању потпуно спремном за инсталацију.

ФАК

Како се нелинеарно језгро враћа у изолационо стање након удара грома?

Блокови цинк оксида понашају се као молекуларни прекидачи контролисани напоном. Чим се удар грома испразни у земљу и напон линије падне испод прага референтног напона, веома нелинеарна својства материјала тренутно прекидају проводљивост, ресетујући изолациону баријеру.

Која је тачна разлика између лаког, обичног и тешког нивоа дистрибуције за овај електрични одводник грома са цинк оксидом?

Модели за лака оптерећења су оптимизовани за апликације са малим бројем удара грома дуж руралних линија. Модели за уобичајене услове рада штите стандардне градске подстанице, док варијације за тешке услове рада имају увећане варисторске блокове да апсорбују огромна енергетска пражњења уобичајена у зонама високог ризика.

Може ли се овај заштитни уређај опште намене интегрисати директно у унутрашње разводне ормаре?

Да. Његов компактан дизајн без отвора не емитује спољне лукове јонизованог гаса током рада, што га чини савршено безбедним за уске инсталације монтиране у ормаре где је простор ограничен, а зазори лука мали.
