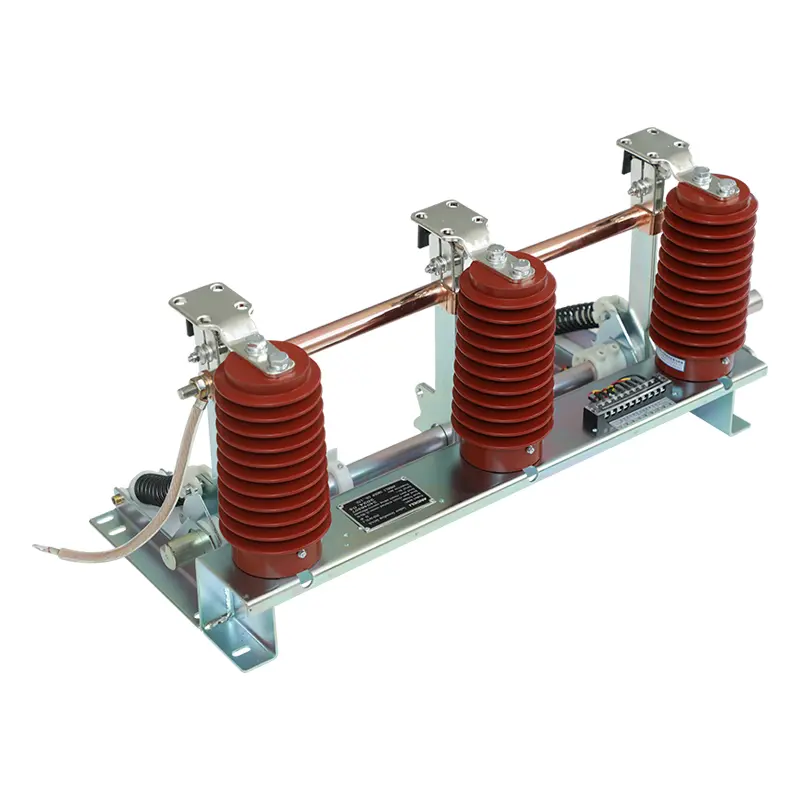

Унутрашњи прекидач за уземљење наизменичне струје са ножем за земљу велике брзине

Унутрашњи прекидач за уземљење наизменичне струје са ножем за уземљење велике брзине из СанГао-а испоручује специјализовану опрему за уземљење средњег напона намењену контроли ризика током одржавања унутрашње опреме за напајање. Покривајући 3кВ до 12кВ трофазне АЦ 50/60Хз радне услове, његов дизајн ножа за уземљење велике брзине скраћује време деловања уземљења и минимизира безбедносне претње за екипе за одржавање.

Брз одзив уземљења за безбедније одржавање средњег напона

Током одржавања високонапонске опреме, брзина уземљења и механичка поузданост директно утичу на безбедност руковаоца. Када је коло изоловано, прекидач за уземљење обезбеђује контролисан пут уземљења како би се спречиле неочекиване опасности од напона.

Дизајн ножа за уземљење велике брзине омогућава да се операција уземљења брзо заврши кроз координисано кретање радне осовине, полуге, опружног механизма и склопа ножа за уземљење.

Унутрашњи прекидач за уземљење наизменичне струје са ножем за земљу велике брзине се углавном користи за:

• Уземљите високонапонску електричну опрему током одржавања

• Заштитите техничаре од случајног појављивања напона

• Ограничите ризике узроковане индукованим напоном и статичким електрицитетом

• Обезбедите путеве струјних струја уземљења у електричним системима

За разлику од једноставних прикључака за уземљење, наменски прекидач за уземљење обезбеђује контролисан механички рад и дефинисану позицију уземљења унутар система расклопних уређаја.

Како функционише структура ножа велике брзине?

Радне перформансе унутрашњег прекидача за уземљење наизменичне струје са ножем за уземљење велике брзине у великој мери зависе од интеракције између механичких компоненти.

Главна структура укључује:

• Носач

• Склоп ножа за уземљење

• Статички контакт

• Сензор

• Ротирајућа осовина

• Ротирајућа рука

• Компресијска опруга

• Проводни рукав

• Флексибилна веза

Када радни механизам затвори прекидач за уземљење, радни момент покреће главно вратило и ротирајућу руку према положају затварања. Након што прође мртву тачку опруге компресије, похрањена енергија опруге се ослобађа, омогућавајући склоп ножа за уземљење да се брзо помери у затворени положај.

Нож за уземљење одржава чврст контакт са статичким контактом кроз структуру диск опруге, помажући у постизању стабилне електричне везе.

Овај механички дизајн помаже у побољшању:

• Конзистентност брзине затварања

• Стабилност контактног притиска

• Дугорочна оперативна поузданост

Техничке спецификације

Опрема је дизајнирана за унутрашње апликације средњег напона где је потребан сигуран рад уземљења.

Сценарији примене где је важно брзо уземљење

Просторије за одржавање затворених расклопних уређаја

У просторијама за дистрибуцију, особљу за одржавање је потребан поуздан метод за потврду уземљења опреме пре инспекције. Прекидач за уземљење обезбеђује наменску тачку уземљења након што се заврше процедуре изолације.

Индустриал Повер Системс

Фабрике које користе опрему средњег напона могу захтевати редовно одржавање трансформатора, фидера и расклопних уређаја. Стабилан механизам за уземљење помаже у смањењу ризика током планираних искључивања.

Подстанице

Подстанице садрже више високонапонских кола у којима случајни напон, индукована струја или електромагнетни ефекти могу створити опасности. Опрема за уземљење помаже у успостављању сигурнијег окружења за одржавање.

Окружење паралелних далековода

Када је један надземни вод без напона, док оближњи водови остају под напоном, електростатичка и електромагнетна индукција могу створити индуковани напон. Прекидачи за уземљење помажу у отпуштању ових ефеката и штите раднике на одржавању.

Контрола квалитета фокусирана на безбедност уземљења

Прекидачи за уземљење су компоненте које се односе на сигурност у енергетским системима, тако да се инспекција производње мора фокусирати и на механички рад и на квалитет електричне везе.

СанГао примењује:

• ИСО9001:2008 систем управљања квалитетом

• ИСО14001 систем управљања животном средином

• ОХСМС 18001 систем управљања здрављем и безбедношћу на раду

За унутрашњи прекидач за уземљење наизменичне струје са ножем за земљу велике брзине, контрола квалитета укључује:

• Провера тачности кретања ножа за уземљење

• Провера проводних прикључних места

• Провера доследности механичког рада

• Потврђивање стања готовог производа пре отпреме

Ови кораци инспекције помажу у смањењу проблема са подешавањем инсталације након што опрема стигне на локацију пројекта.

ФАК

1. Која је главна сврха ове опреме за уземљење?

Обезбеђује пут уземљења за високонапонску електричну опрему током одржавања и помаже у заштити техничара од случајних опасности од напона.

2. Зашто је важан дизајн ножа за земљу велике брзине?

Механизам брзог дејства помаже ножу за уземљење да брзо дође до затвореног положаја и одржава поуздан контакт са статичким контактом.

3. Који системи напајања су погодни за ову опрему?

Погодан је за унутрашње 3-12кВ трофазне АЦ 50(60)Хз системе напајања.

4. Може ли се инсталирати са постојећим разводним ормарима?

Да. Унутрашњи прекидач за уземљење наизменичне струје са ножем за уземљење велике брзине је дизајниран да ради заједно са различитим високонапонским разводним ормарићима, али компатибилност инсталације треба да се потврди у складу са специфичним дизајном ормара.
