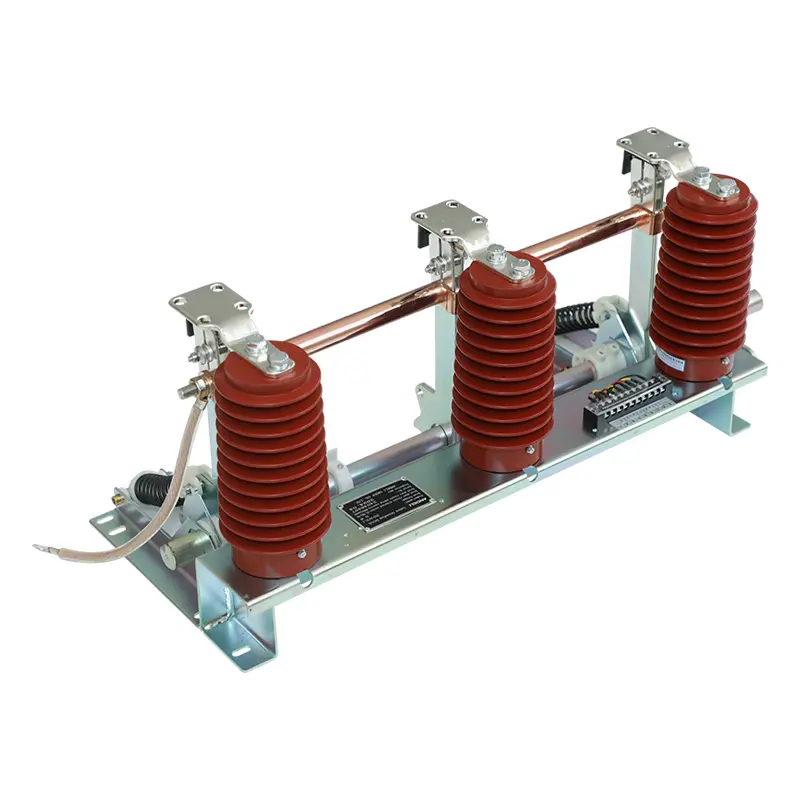

Прекидач за уземљење уграђен у високонапонску разводну опрему

СанГао високонапонски прекидач за уземљење уграђен је у широку понуду произвођача расклопних уређаја, трансформаторских подстаница и индустријских дистрибутивних пројеката који теже компактној величини и усклађеним перформансама заштите уземљења. Оптимизован за беспрекорну монтажу са високонапонским кућиштима ормара, овај свеобухватни структурални дизајн омогућава потпуну изолацију кола, елиминише ризик од шока заосталог напона и повећава општу стабилност свих радних токова одржавања на локацији.

Интегрисани дизајн уземљења за компактне системе разводних уређаја

Модерни расклопни системи захтевају не само електричне перформансе већ и ефикасно коришћење унутрашњег простора. Инсталирање засебне опреме за уземљење може повећати сложеност ормара и захтевати додатне аранжмане за инсталацију.

Уграђени дизајн интегрише функцију уземљења директно у структуру разводног уређаја, омогућавајући ормару да постигне безбеднији рад без заузимања непотребног спољашњег простора.

Главне сврхе укључују:

• Обезбеђивање путање уземљења након електричне изолације

• Заштита особља за одржавање од случајног напона

• Подршка безбедној инспекцији компоненти расклопног уређаја

• Побољшање координације између опреме за уземљење и структуре ормара

За произвођаче расклопних уређаја, прекидач за уземљење уграђеног у расклопни уређај високог напона поједностављује дизајн ормара и побољшава укупну координацију опреме.

Како уграђена структура уземљења побољшава сигурност ормарића?

Високонапонски разводни ормарићи садрже више електричних компоненти, укључујући сабирнице, прекидаче и кабловске везе. Током одржавања, чак и изоловане компоненте могу имати индуковани напон или заосталу електричну енергију.

Прекидач за уземљење помаже у стварању везе за уземљење ниске импеданце ради побољшања безбедносних услова.

Типичан процес рада:

1. Коло је искључено из напајања.

2. Услов изолације је потврђен.

3. Прекидач за уземљење је затворен.

4. Радови на одржавању почињу након потврде уземљења.

Интегрисана структура прекидача за уземљење уграђеног у високонапонску расклопну опрему помаже да се осигура да је положај уземљења ближи заштићеном колу, побољшавајући координацију система.

Структурни дизајн фокусиран на интеграцију расклопних уређаја

Перформансе уграђеног прекидача за уземљење зависе и од квалитета електричне везе и од механичког усклађивања са орманом.

Главне компоненте укључују:

• Склоп ножа за уземљење

• Статички контакт

• Ротирајућа осовина

Током рада затварања, погонски механизам покреће ротирајућу осовину и нож за уземљење ка контактној позицији. Опружни механизам помаже да се обезбеди стабилан контактни притисак након што нож за уземљење достигне положај затварања.

Овај прекидач за уземљење уграђен у расклопни уређај високог напона подржава:

Поуздана контактна веза

Оштрица за уземљење одржава чврст контакт са статичким контактом како би се успоставила стабилна путања уземљења.

Прецизност механичког положаја

Прецизно кретање помаже да се осигурају исправне отворене и затворене позиције унутар разводног уређаја.

Дугорочна стабилност рада

Оптимизована механичка структура смањује ризик од проблема у раду узрокованих поновљеним пребацивањем.

Области примене за интегрисану заштиту уземљења

Унутрашњи високонапонски разводни ормари

Произвођачи расклопних уређаја користе уграђени прекидач за уземљење у расклопним апаратима високог напона да доврше функције ормара уз одржавање компактног унутрашњег распореда.

Индустријске дистрибутивне станице

Фабрикама са средњенапонским електроенергетским системима потребне су безбедне процедуре одржавања трансформатора, напона и електричне опреме. Интегрисано уземљење помаже оператерима да припреме безбедније услове рада.

Трафостанице и постројења за дистрибуцију електричне енергије

Подстанице захтевају поуздано уземљење за активности одржавања које укључују прекидаче, сабирнице и кабловске одељке.

Пројекти електричне инфраструктуре

Велики комерцијални објекти, транспортни системи и енергетски пројекти често захтевају компактна расклопна решења где је важна ефикасност унутрашњег простора.

ФАК

1. Зашто инсталирати прекидач за уземљење унутар разводног уређаја?

Уграђени дизајн омогућава да се заштита уземљења интегрише у структуру ормара, штедећи простор за инсталацију и побољшавајући координацију система.

2. Какву заштиту пружа функција уземљења?

Прекидач за уземљење уграђен у високонапонску разводну опрему помаже у успостављању безбедног пута уземљења током одржавања и смањује ризике узроковане случајним напоном, индукционом струјом или статичким електрицитетом.

3. Да ли се ова опрема може користити са различитим дизајном расклопних уређаја?

Да. Компатибилност инсталације треба потврдити у складу са специфичном структуром ормара и захтевима пројекта.

4. Шта треба проверити током одржавања?

Оператери треба да провере механичко кретање, стање контакта за уземљење и поузданост везе током планираног одржавања.
