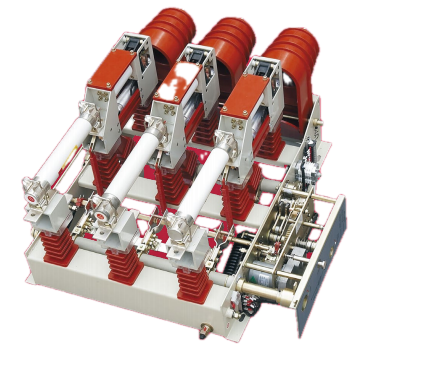

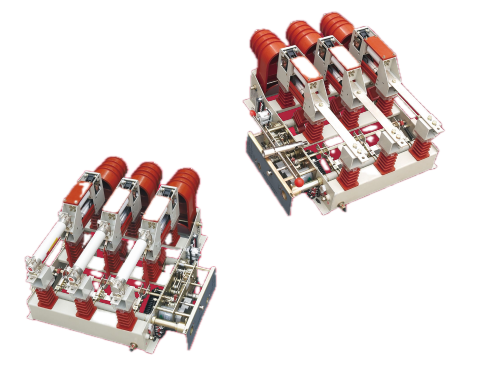

Вакуумски прекидач и апарат за комбиновање осигурача

Прекидач вакуумског оптерећења и комбиновани апарат са осигурачима интегришу вакуумски прекидач са системом координације окидача осигурача. У нормалним условима оптерећења, прекидач ради независно. Када струја квара премаши номиналну вредност осигурача, ударна игла осигурача механички покреће механизам за окидање прекидача, отварајући главне контакте и рашчишћавајући струјно коло. Директно делујућа изолациона удаљеност и отворена удаљеност прекидача се постижу у једном потезу. Затварач за уземљење, повезан са прекидачем за уземљење, обезбеђује видљиву везу уземљења за одржавање. Са напоном од 12 кВ и 630 А са краткотрајном отпорном струјом од 20 кА, уређај је направљен за поуздан рад у градским и руралним дистрибутивним мрежама.

Принцип рада

Унутар вакуумског прекидача, контакти су запечаћени у окружењу високог вакуума (обично испод 10⁻⁴ Па). Када се контакти раздвоје под оптерећењем, из испареног контактног материјала формира се лук металне паре. Међутим, пошто вакуум практично не садржи молекуле гаса за јонизацију, лук се не може одржати и гаси се при првом природном преласку наизменичне струје у нулу. Метална пара се брзо кондензује на контактним површинама и заштити, враћајући диелектричну чврстоћу у року од милисекунди. Ова метода гашења лука не захтева спољне медије (уље или СФ₆) и резултира минималном контактном ерозијом.

Предности производа

Комбиновано укључивање и заштита

Наш вакуумски прекидач оптерећења и комбиновани апарат са осигурачима обављају рутинско пребацивање оптерећења и, са осигурачима, обезбеђује прекид кратког споја. Ово елиминише потребу за посебним прекидачем на сваком напајачу, смањујући капиталне трошкове.

Компактан отисак

Погонски механизам смањује напон на прекидачу ван тренутка укључивања, омогућавајући мањи прекидач и укупну величину апарата. Ово дозвољава распореде веће густине у прстенастим главним јединицама и компактним подстаницама.

Једнотактни рад

Изолациона и отворена удаљеност прекидача се постижу једним покретом, поједностављујући секвенцу укључивања и смањујући могућност грешке оператера.

Видљиво уземљење ради сигурности

Затварач за уземљење, повезан са прекидачем за уземљење, пружа физичку и визуелну индикацију изолације, омогућавајући сигуран приступ одржавању без додатних уређаја за уземљење.

Технологија без СФ₆‑

Прекид вакуума елиминише забринутост за гасове стаклене баште и избегава поступке руковања, испитивања цурења и допуњавања повезаних са опремом СФ₆.

Дијагностика грешке

Чести рад осигурача обично указује на проблеме са системом. Следеће су главни узроци и корективне мере:

Кратак спој у систему: Када дође до кратког споја, струја квара брзо топи елемент осигурача. Квар се мора лоцирати и отклонити (нпр. поправити кабл или заменити неисправну опрему) пре замене осигурача са исправном јачином.

Трајно преоптерећење: Континуирани рад изнад називне струје генерише прекомерну топлоту, узрокујући топљење осигурача. Оптерећење се мора смањити у оквире називне вредности апарата, или се мора повећати снага осигурача у координацији са студијама заштите система.

Неправилан избор осигурача: Ако је називни елемент осигурача пренизак за примену, доћи ће до сметњи у раду. Проверите номиналну вредност осигурача у односу на капацитет трансформатора или фидера и замените елементом одговарајуће величине према координационим табелама произвођача.

Тецхницал Параметерс

Апплицатион Енвиронментс

Урбане прстенасте мреже

Прекидач вакуумског оптерећења и комбиновани апарат са осигурачима служе као секциони прекидач у прстенастим главним јединицама (РМУ). Компактне димензије, постигнуте дизајном погонског механизма, омогућавају конфигурације расклопних уређаја веће густине у урбаним подстаницама са ограниченим простором. Интегрисани прекидач за уземљење поједностављује процедуре одржавања, смањујући време нестанка током планираног рада.

Индустријски објекти

За индустријска постројења са више центара оптерећења, вакуумски прекидач оптерећења и комбинована јединица са осигурачима омогућава пребацивање оптерећења на улазима трансформатора и тачкама напајања. Опција комбинације прекидач-осигурач пружа заштиту од кратког споја без трошка потпуног вакуумског прекидача, погодан за некритичне напојнике где је заштита од квара обезбеђена узводно.

Руралне дистрибутивне мреже

Рурална дистрибуција представља специфичне изазове: дуге дужине довода, променљиво оптерећење и флуктуације напона. На крају дугих 10кВ напона, пад напона током периода вршног оптерећења може бити значајан, што резултира ниским напоном у просторијама корисника. Апарат то решава на два начина. Прво, инсталација на стратешким тачкама дуж дугих довода омогућава мрежним оператерима да секционишу линију, изолујући кварове и смањујући зоне прекида. Друго, апарат може да пребаци трансформаторске славине и кондензаторске банке, омогућавајући оператерима да ефикасније управљају профилима напона. У руралним контекстима, захтеви за ниско одржавање уређаја су посебно вредни – екипе за одржавање могу да путују значајне удаљености да би стигле до локације, тако да поузданост опреме између посета директно смањује оперативне трошкове.

ФАК

П1: Како вакуумски прекидач гаси лук?

Када се контакти унутар вакуумског прекидача раздвоје под оптерећењем, између контактних површина формира се лук металне паре. Пошто прекидач одржава висок вакуум са неколико молекула гаса доступних за јонизацију, лук не може да се одржи и гаси се при првом природном преласку струје преко нуле. Овај метод гашења лука је ефикасан, брз и не захтева спољне медије за гашење лука.

П2: Шта узрокује чести рад осигурача и како се то решава?

Чести рад осигурача обично указује на системске грешке. Примарни узроци су: кратки спој система (струја квара топи елемент осигурача; квар мора бити лоциран и отклоњен пре замене осигурача са одговарајућом јачином), трајно преоптерећење (рад изнад називне струје у дужем временском периоду; оптерећење мора бити смањено) или неправилан избор осигурача (напон елемента осигурача је пренизак за примену; исправан фусе рат мора бити замењен).

П3: Где се обично примењују прекидач за вакуумско оптерећење и комбиновани апарат са осигурачима?

Апарат је погодан за трофазне АЦ средњенапонске системе. Типичне примене укључују прстенасте главне јединице (РМУ), компактне подстанице, прекидаче за секционисање дистрибутивних линија и заштиту трансформатора када се комбинују са осигурачима.

П4: Може ли овај апарат заменити вакуумски прекидач?

Не. Уређај је дизајниран за пребацивање оптерећења и, када је опремљен осигурачима, обезбеђује заштиту од кратког споја. Вакумски прекидач је дизајниран да директно прекида и нормалне струје оптерећења и струје кратког споја. За апликације у којима је већ обезбеђена заштита од кварова у току, овај апарат нуди исплативије решење од потпуног вакуумског прекидача.

Зашто одабрати СанГао?

1. Производна способност

СанГао управља локацијом од 10 му (6.667 м²) у Лиусхи, Зхејианг, са 10.000 м² производног простора, где се налазе наменске линије за монтажу и тестирање расклопних уређаја средњег напона.

2. Технички тим

Компанија запошљава 120 запослених, укључујући 20 инжењера средњег и вишег нивоа који покривају машински дизајн, високонапонску изолацију и осигурање квалитета. Регистровани капитал је 81,68 милиона РМБ, укупна имовина око 200 милиона РМБ.

3. Сертификовани системи квалитета

Производња се одвија у складу са сертификатима ИСО 9001:2008, ИСО 14001 и ИСО 45001. Ово захтева документовану контролу добављача, улазну инспекцију, провере у току процеса и коначно тестирање прихватања.

4. Сљедивост процеса

н ЕРП систем прати материјале, производне операције и записе о тестирању. Свака јединица је серијализована са тест подацима архивираним за потпуну следљивост.

5. Рутинско тестирање

Сваки апарат се подвргава испитивању диелектричне отпорности (главно коло и уземљење), тестовима механичког рада под ручном и електричном контролом и мерењу контактног отпора. Јединице узорка су подвргнуте краткотрајним струјним тестовима за валидацију од 20 кА / 4 с.

6. Техничка партнерства

СанГао сарађује са Кси'ан Сениуаном, Пекиншким институтом за електрична истраживања и Институтом за истраживање високог напона Кси'ан за испитивање типа и усклађеност са ГБ и ИЕЦ стандардима.

Цомпонент Бреакдовн

бр.	Компонента
1	Фиксни контакт
2	Изолациони поклопац
3	Затварач
4	Шасија
5	Вакуумска комора за гашење лука
6	Водића плоча
7	Осигурач
8	Окно за складиштење енергије
9	Осовина прекидача за уземљење
10	Оперативни панел
