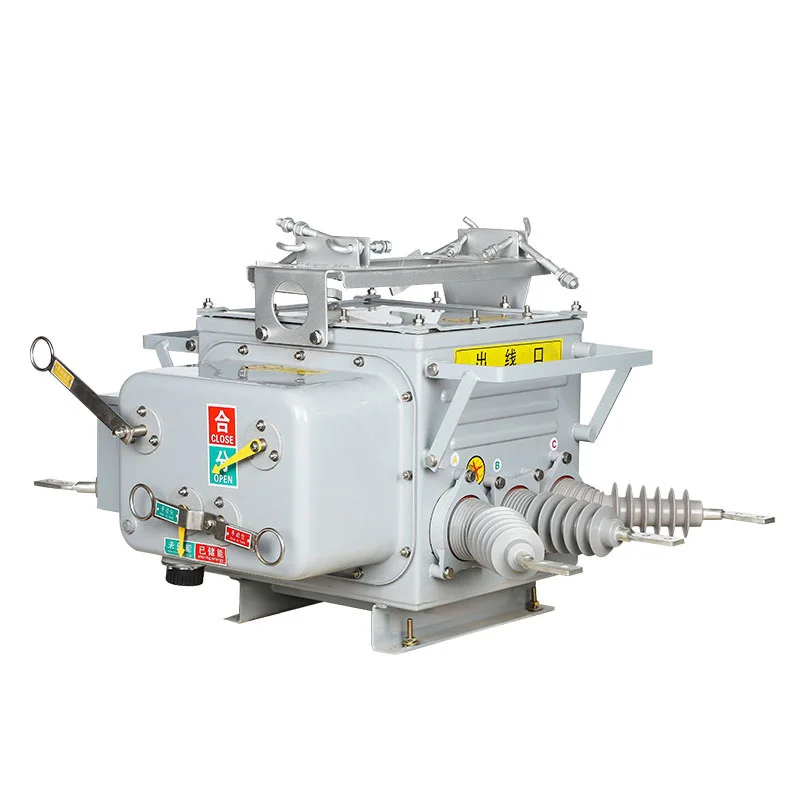

Вакуумски гранични прекидач на отвореном

СанГао висококвалитетни спољни гранични вакуумски прекидач је уређај за дистрибуцију електричне енергије на отвореном са називним напоном од 12КВ и трофазном наизменичном струјом 50Хз. Када дође до унутрашњег квара корисника у Т-облику прикључка дистрибутивног вода 12КВ, или иако се јавља унутар долазног прекидача корисника, временско ограничење деловања заштите и неправилна заштита излазног прекидача трафостанице може довести до искључења излазне заштите трафо станице.

Пошаљи упит

Опис производа

СанГао издржљиви спољни гранични вакуумски прекидач (у даљем тексту "гранични прекидач") је погодан за спољне високонапонске склопне уређаје са трофазном наизменичном струјом 50Хз и називним напоном од 33кВ и ниже. Тело прекидача је опремљено комором за гашење вакуумског лука, струјним трансформатором, струјним трансформатором нулте секвенце, итд. Прекидач има режим даљинског управљања, функцију контроле заштите и функцију комуникације. Може поуздано да процени и открије трафостанице, индустријска и рударска предузећа, градске и руралне електричне мреже у сврху контроле и заштите. Посебно погодан за честе радње струје нулте секвенце милиамперског нивоа на нивоу земље и града и струје кратког споја између фазе и фазе, чиме се постиже аутоматско елиминисање једнофазних кварова уземљења и кварова од фазе до фазе.

Вакуумски прекидач на спољној граници прекида лук у вакуумском режиму и користи изолацију гаса СФ6. Кутија усваја напредну увезену гасну заптивку, технологију отпорне на експлозију и изолациону структуру, са одличним укупним перформансама заптивања. Перформансе заптивања увозних и извозних водова су такође побољшане, а укупни учинак заптивања је добар. Гас СФ6 напуњен унутра не сме да цури или да на њега утиче спољашње окружење. Механизам за управљање опругом је минијатуризован и његове перформансе су оптимизоване. Усвајање главног ланца преноса и вишестепеног система окидања, са малим отпором и ниским порастом температуре. Његова поузданост и стабилност су супериорнији од традиционалних опружних механизама.

Овај производ је инсталиран на граници одговорности надземних дистрибутивних водова. Предњи крај долазног вода корисника ће аутоматски елиминисати једнофазне грешке уземљења и кварове кратког споја фаза-фаза унутар корисничког система, избегавајући ширење кварова у свету корисника на главни далековод, обезбеђујући електричну сигурност корисника који немају грешку и побољшавајући електричну поузданост. Ако је квар трајни и поновно затварање трафостанице не успије, хаварија на локацији корисника средњег напона ће резултирати прекидом цијелог дистрибутивног магистралног вода. Ова уобичајена несрећа у преносу у електроенергетској мрежи проузроковаће значајне губитке за друштво.

стање животне средине

(1) Температура ваздуха околине: -40 ℃~+40 ℃; Дневна промена температуре не прелази 25 ℃; Према својствима гаса СФ6, када је температура околине -40 ℃ и притисак унутар резервоара 0,05Мпа, СФ6 је и даље у гасовитом стању како би се осигурао нормалан рад производа. Када је температура околине -40 ℃ и манометарски притисак 0,05 Мпа, тачка течења СФ6 је -55 ℃; Када је манометарски притисак нула, тачка течења СФ6 неће прећи -60 ℃.

(2) брзина ветра не већа од 35 м/с;

(3) Место без запаљивости, опасности од експлозије, јаке хемијске корозивности (као што су разне киселине, алкалије или дим) и јаких вибрација.

(4) Надморска висина: ≤ 1000м;

(5) Дебљина покривања: 10 мм;

(6) Ниво загађења ваздуха: Ниво 4;

(7) Сеизмички интензитет: ≤ 7 степени;

(8) Метода уземљења неутралне тачке у електричној мрежи: Неутрална тачка није уземљена, уземљена је кроз калем за сузбијање лука, а нулта тачка је уземљена кроз мали отпор.
