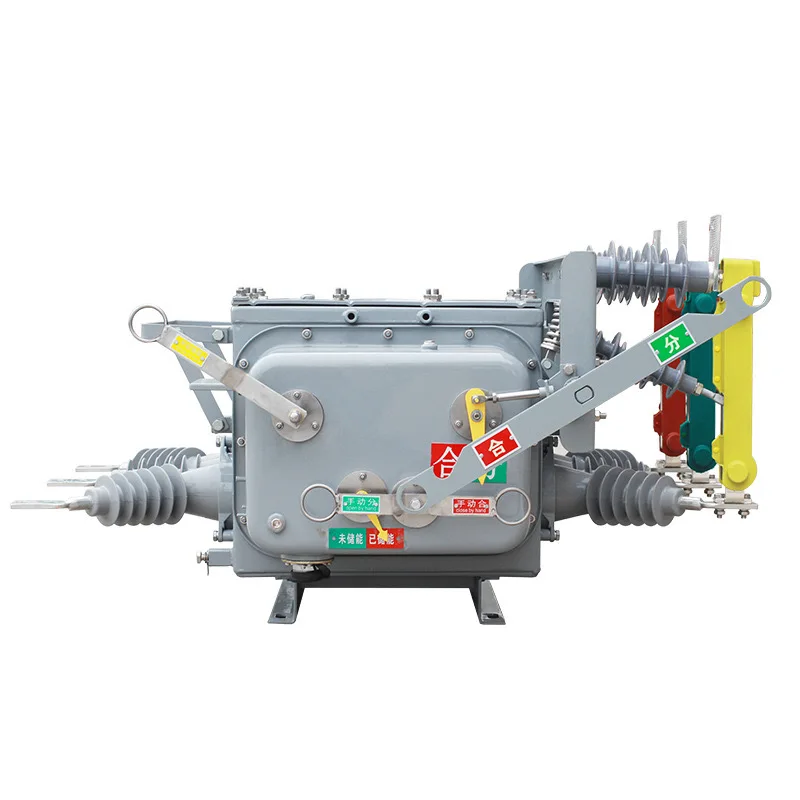

СанГао трофазни модул прекидача – карактеристике, режими управљања и увид у апликацију

Са брзим растом индустријске аутоматизације и комерцијалне дистрибуције енергије, трофазни прекидачи су еволуирали од једноставних заштитних уређаја у интелигентне јединице које комбинују контролу, заштиту и изолацију. Модул трофазног прекидача СанГао, компатибилан са Симулинк симулационим окружењима, пружа два флексибилна начина управљања: контролу екстерног сигнала (0 В за отварање, позитиван напон за затварање) и унутрашњу контролу засновану на тајмеру (унапред подешена времена укључивања). Ова свестраност у великој мери поједностављује интеграцију система и тестирање. У овом чланку улазимо у техничке детаље овог модула и нудимо практичне смернице о избору и примени.

1. Преглед модула трофазног прекидача

Модул трофазног прекидача СанГао састоји се од три независна једнополна прекидача који су механички блокирани да раде истовремено преко једне ручке. Може се повезати у серију са трофазним оптерећењима за контролу свих фаза одједном. Механизам за гашење лука је идентичан оном код стандардних прекидача, а модул укључује уграђена Рс‑Цс пригушивача кола за сузбијање пренапона који су неопходни када су повезани на индуктивна оптерећења или изворе струје.

2. Основне функције и режими рада

СанГао трофазни прекидач нуди два начина управљања који одговарају различитим потребама примене. Урежим екстерне контроле, икона модула приказује контролни улазни порт, омогућавајући пребацивање у реалном времену преко Симулинк сигнала. Урежим унутрашње контроле, времена пребацивања су унапред подешена у дијалогу за аутоматске секвенце времена. У оба режима, исти контролни сигнал покреће сва три прекидача, обезбеђујући синхрони рад.

2.1 Улога Снуббер кола

Када је прекидач повезан на индуктивна оптерећења (нпр. моторе, трансформаторе) или изворе струје, отварање кола може створити високе индуковане пренапоне који могу оштетити изолацију или сам прекидач. Уграђени Рс-Цс пригушивач ефикасно апсорбује ову енергију, ограничавајући пренапонске врхове и штитећи и прекидач и опрему која се налази испод. Корисници могу изабрати да укључе или деактивирају ово коло у зависности од врсте оптерећења.

2.2 Карактеристике путовања и механизам „без путовања“.

Функција „без испадања“ осигурава да када дође до преоптерећења или кратког споја, унутрашњи механизам присиљава контакте да се отворе и ручка се помери у положај искључења. Покушај затварања ручке неће поново затворити контакте све док се грешка не отклони и ручка се ресетује. Ово обезбеђује унутрашњу безбедносну баријеру, спречавајући поновно напајање док квар постоји.

• Екстерна контрола сигнала (0 В / позитиван напон)
• Унутрашња контрола тајмера
• Рс‑Цс пригушивач (опционо)
• Механизам без триповања
• Карактеристика искључења серије временског кашњења
• Висок капацитет прекидања кратког споја

3. Објашњене кључне техничке спецификације

Избор правог трофазног прекидача захтева темељно разумевање његових техничких параметара. Табела испод сумира главне спецификације СанГао модула и њихове практичне импликације за избор.

4. Индустријске примене и водич за избор

Трофазни прекидачи се широко користе у центрима за управљање моторима, дистрибутивним плочама, опреми за индустријску аутоматизацију и комерцијалним грађевинским материјалима. У зависности од примене, могу послужити као главни прекидачи, уређаји за заштиту грана или прекидачи за рад мотора. Испод су типични случајеви употребе и показивачи избора.

4.1 Главне области примене

• Индустријска контрола мотора:Користе се као стартери директног рада, који захтевају карактеристику искључења са временском кашњењем да би се избегло окидање на ударној струји.
• Заштита дистрибутивних линија:Поставља се у главне или под-разводне плоче ради заштите од преоптерећења и кратких спојева, уз одговарајућу координацију са узводним/низводним уређајима.
• Генераторски сетови за хитне случајеве:Делује као излазни прекидач генератора, обезбеђујући изолацију и издржавајући могуће прелазне прекомерне струје.
• ХВАЦ системи:Штити компресоре, вентилаторе и друге моторе у опреми за климатизацију и хлађење – такође су потребне карактеристике временског одлагања.

4.2 Кораци одабира

1. Одредите врсту оптерећења:Отпорни или индуктивни? Да ли има почетни налет? Ово одређује потребну карактеристику путовања.
2. Израчунајте радну струју:На основу снаге и напона оптерећења, израчунајте максималну линијску струју и додајте сигурносну маргину од 20–30%.
3. Процена струје кратког споја:Добити очекивану струју кратког споја из система напајања; прекидна способност прекидача мора бити већа.
4. Изаберите режим контроле:Екстерна контрола сигнала ако је потребан даљински/аутоматски рад; интерни тајмер ако је потребно само планирано пребацивање.
5. Узмите у обзир захтеве за снуббер:За индуктивна оптерећења (мотори, трансформатори), увек омогућите снуббер коло.

5. Сигурносне заштитне карактеристике

Сигурност је најважнији приоритет у електричном дизајну. СанГао трофазни прекидач укључује више заштитних механизама који штите не само струјно коло и опрему већ и особље.

• Заштита од преоптерећења:Термо-магнетна окидач отвара струјно коло када струја пређе номиналну вредност током дужег периода, спречавајући прегревање кабла.
• Заштита од кратког споја:Магнетно окидање делује тренутно у случају кратког споја, прекидајући струју квара у року од милисекунди како би се минимизирала штета.
• Функција изолације:Са ручком у "искљученом" положају, довољан размак између контакта и изолациона удаљеност обезбеђују видљив прекид, испуњавајући захтеве изолације.
• Анти-Рецлосуре без путовања:Спречава поновно затварање док квар постоји, елиминишући ризик од људске грешке.
