Како вањски осигурач високог напона за заштиту од испадања може побољшати сигурност у надземној дистрибуцији енергије

Апстракт:Поуздана заштита од квара је од суштинског значаја за надземне дистрибутивне системе, посебно тамо где су трансформатори, гране и индустријски напојници изложени преоптерећењима, кратким спојевима, ветру, киши и променама температуре. АнОсигурач за искључење прекидача за заштиту од високог напона на отвореномпружа практичну комбинацију прекострујне заштите и видљиве механичке изолације. Дизајнирао и произвеоСангао, овај заштитни уређај је пројектован за спољне дистрибутивне апликације где су поуздани прекиди због квара и једноставно одржавање критични.

Садржај

1. Зашто је важан осигурач за искључење прекидача високог напона за заштиту на отвореном?
2. Како функционише осигурач који испада?
3. Које су кључне карактеристике заштитног прекидача?
4. Које услове околине може да поднесе?
5. Где се користи заштитни осигурач за заштиту од високог напона на отвореном?
6. Како контрола квалитета побољшава поузданост производа?
7. Шта купци треба да узму у обзир када бирају осигурач?
8. Често постављана питања

Зашто је важан осигурач за искључење прекидача високог напона за заштиту на отвореном?

Надземне дистрибутивне мреже раде у окружењима где електрична опрема може бити изложена непредвидивим оптерећењима, кратким спојевима, олујама, јаким ветровима и другим спољним условима. Квар који није брзо изолован може се проширити дистрибутивном мрежом и потенцијално оштетити трансформаторе, проводнике, прекидаче и другу скупу опрему.

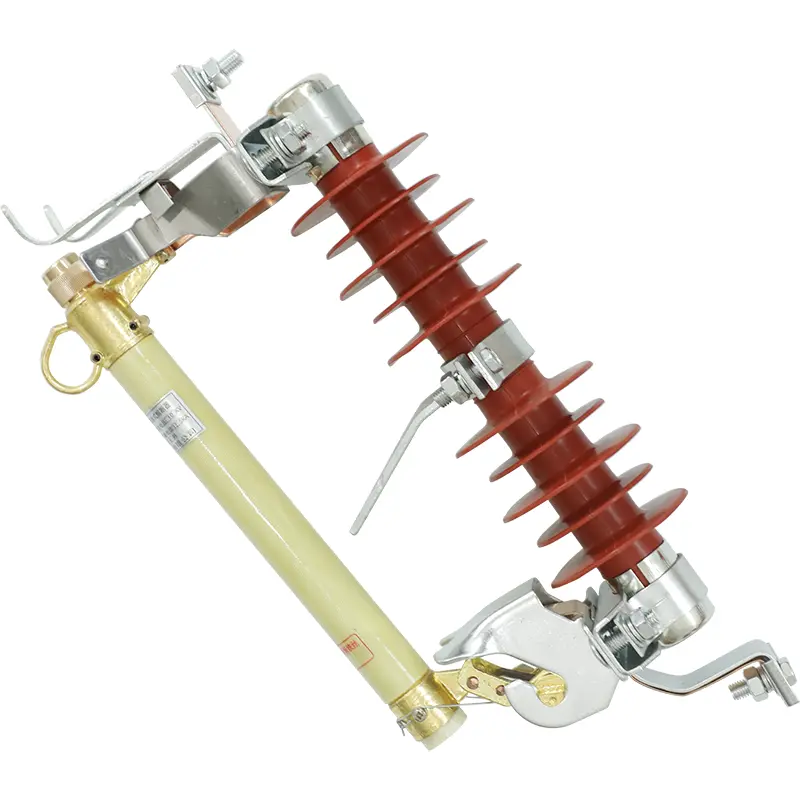

АнОсигурач за искључење прекидача за заштиту од високог напона на отвореномобезбеђује наменску тачку заштите за ове системе. Када прекомерна струја доведе до топљења елемента осигурача, струјни пут се прекида. У исто време, склоп осигурача се механички спушта из свог контактног положаја, стварајући видљиви ваздушни зазор.

Ова комбинација електричног прекида и физичке изолације нуди неколико практичних предности:

• Штити дистрибутивне трансформаторе од штетних прекострујних услова.
• Помаже у изоловању локализованих кварова на надземним водовима.
• Пружа јасно видљиву индикацију да је осигурач прорадио.
• Подржава бржу идентификацију кварова и одржавање.
• Користи релативно једноставан механички принцип рада.
• Пружа практично решење за заштиту спољне комуналне инфраструктуре.

За електричаре и тимове за набавку комуналних услуга који траже аиспоручилац осигурача високог напона, разумевање ових карактеристика је важно када се оцењује дугорочна заштита.

Како функционише осигурач који испада?

Принцип рада испадног осигурача је једноставан, али веома ефикасан. Елемент осигурача носи нормалну радну струју док остаје нетакнут под правилно одабраним електричним условима. Када струја преоптерећења или квара премашује пројектовани радни ниво елемента осигурача, елемент се топи и прекида струјно коло.

Механичка функција испадања тада постаје посебно важна. Сангаов дизајн користи полугу са опругом и затегнути склоп осигурача. Када се осигурач истопи, механичка напетост се ослобађа. Јединица осигурача се помера ка споља и надоле, остављајући видљиво физичко раздвајање између контакта под напоном и цеви осигурача.

Ово ствара два важна исхода заштите:

1. Електрични прекид:Отопљени елемент осигурача прекида струјни пут.
2. Видљива изолација:Цев са осигурачем пада из радног положаја, омогућавајући особљу за одржавање да лакше идентификује заштитну тачку која ради.

У поређењу са заштитним аранжманима где неисправни осигурач може остати физички близу свог првобитног контактног положаја, акција позитивног испадања може учинити идентификацију квара једноставнијом за особље комуналних предузећа.

Које су кључне карактеристике заштитног прекидача?

Висококвалитетни уређај за заштиту на отвореном мора комбиновати електричну функционалност са механичком чврстоћом и отпорношћу на околину. Сангао спољни високонапонски заштитни прекидач са испадним осигурачем укључује неколико карактеристика намењених за дистрибуциона окружења изнад главе.

Комбинација ових карактеристика чини уређај посебно погодним за апликације где су заштита, видљивост, могућност одржавања и механичка издржљивост важни фактори.

Које услове околине може да поднесе?

Спољна електрична заштитна опрема мора да ради поуздано упркос променљивим условима околине. Према Сангао-овим објављеним информацијама о производу, спољни високонапонски заштитни прекидач од испадања осигурач је дизајниран у складу са дефинисаним еколошким радним критеријумима.

Ови параметри су посебно релевантни за купце који раде на пројектима дистрибуције на отвореном. Пре набавке, инжењери увек треба да провере стварне услове на локацији, напон система, тренутне захтеве, конфигурацију инсталације, надморску висину и применљиве локалне електричне стандарде како би били сигурни да је изабрана опрема исправно наведена.

Где се користи заштитни осигурач за заштиту од високог напона на отвореном?

Главна предност испадног осигурача је његова способност да обезбеди локализовану заштиту од прекомерне струје без потребе за претерано компликованим заштитним аранжманом. Ово га чини корисним у неколико сценарија дистрибуције над главом.

Заштита трансформатора на стубу

Разводни трансформатори инсталирани на стубовима захтевају заштиту од кварова на трансформатору или низводним струјним круговима. Испадни осигурач се може инсталирати на високонапонској страни како би се обезбедила посебна заштитна тачка. Ако дође до озбиљног стања прекомерне струје, осигурач ради и одваја погођени трансформатор од напајања.

Сеоске и међуградске филијале

Дуги надземни водови могу садржати више тачака гранања и опслуживати географски распоређена оптерећења. Инсталирање заштите на стратешким локацијама помаже да се изолују локализовани проблеми уместо да дозвољава да свака грешка утиче на већи део мреже.

Индустријски дистрибутивни хранилице

Рударски објекти, производни погони и друге индустријске локације могу користити надземне долазне водове за снабдевање подстаницама или дистрибутивном опремом. Одговарајуће специфицирани испадни осигурач може да обезбеди примарну заштиту од кратког споја и прекомерне струје за ова улазна кола.

Спољашња комунална инфраструктура

Пошто је уређај дизајниран за спољашњу инсталацију, може се узети у обзир за стубове и друге изложене дистрибутивне локације где заштитна опрема мора да издржи стрес околине, а да остане доступна за преглед и одржавање.

Како контрола квалитета побољшава поузданост производа?

Механичка конзистенција је посебно важна за осигурач који се испушта јер је електрична заштита само један део његове функције. Осигурач такође мора функционисати механички како је предвиђено након што се елемент осигурача истопи.

Сангао наводи да његова производња расклопних уређаја на отвореном прати оквир квалитета ИСО9001. Производни процес за ову врсту заштитне опреме укључује механичке провере поравнања, калибрацију затезања опруге и континуирано тестирање на струју.

За тимове за набавке, контролу квалитета би стога требало проценити из неколико перспектива:

• Електричне перформансе:Уверите се да елемент осигурача и јачина струје одговарају предвиђеном систему.
• Механички рад:Проверите поуздано испадање након рада осигурача.
• Изолациона структура:Проверите интегритет и издржљивост изолационих компоненти.
• Терминална веза:Обезбедите одговарајућу компатибилност проводника и безбедне електричне везе.
• Погодност за животну средину:Ускладите услове рада производа са местом инсталације.
• Конзистентност производње:Изаберите произвођача са утврђеним процедурама инспекције и управљања квалитетом.

Ова разматрања помажу да се куповина основних компоненти трансформише у потпуну одлуку о систему заштите.

Шта купци треба да узму у обзир када бирају осигурач?

Одабир заштитног прекидача високог напона на отвореном не би требало да се заснива само на цени. Прво треба проценити електричну компатибилност и услове примене.

1. Напон система:Потврдите називни напон који је потребан за надземну дистрибутивну мрежу.
2. Тренутни рејтинг:Изаберите осигурач који одговара нормалном оптерећењу и очекиваним условима квара.
3. Инсталационо окружење:Процените температуру, ветар, надморску висину, сеизмичке услове и изложеност временским приликама.
4. Захтеви за трансформаторе:Ако се користи за заштиту трансформатора, ускладите карактеристике осигурача са капацитетом трансформатора и захтевима заштите.
5. Компатибилност проводника:Проверите дизајн терминала и димензије проводника пре инсталације.
6. Захтеви за одржавање:Размотрите да ли механизам напуштања пружа довољну видљивост и приступачност локалним тимовима за одржавање.
7. Могућности произвођача:Процените производно искуство, управљање квалитетом, процедуре тестирања и техничку подршку.

За међународне купце који траже аКинески произвођач високонапонске заштитне опреме, Сангао пружа низ високонапонских дистрибутивних производа који покривају заштиту, пребацивање, изолацију и сродне апликације.

Често постављана питања

Шта је спољни осигурач високог напона за заштиту од пада?

То је спољни високонапонски заштитни уређај дизајниран да прекине прекомерну струју и физички одвоји склоп осигурача од његовог контакта након што елемент осигурача ради. Обично се користи за заштиту трансформатора, гранања и опреме за надземну дистрибуцију.

Зашто цев са осигурачем пада након квара?

Акција испадања пружа видљиву физичку индикацију да је осигурач прорадио. Када се осигурач истопи, механичка напетост у радном склопу се ослобађа, омогућавајући јединици осигурача да се помери надоле и створи ваздушни зазор.

Може ли се овај осигурач користити за трансформаторе монтиране на стуб?

Да. Разводни трансформатори монтирани на стуб су један од примарних сценарија примене овог типа заштитних уређаја. Осигурач може да обезбеди заштиту од прекомерне струје на страни високог напона када је правилно одабран и усклађен са трансформатором и дистрибутивним системом.

За које спољне услове је дизајниран Сангао осигурач?

Објављене спецификације указују на радну температуру околине од -30°Ц до +40°Ц, максималну брзину ветра од 35 м/с и погодност за инсталације до 1000 м надморске висине без фабричког подешавања. Пројекте ван ових услова треба проценити код произвођача пре набавке.

Зашто је видљива изолација корисна за одржавање?

Након што осигурач проради, цев осигурача пада из свог нормалног контактног положаја. Ово ствара видљив физички прекид ваздуха који може помоћи особљу за одржавање да идентификује заштитну тачку која ради током решавања проблема и обнављања система.

Како купци треба да изаберу одговарајући модел?

Купци треба да процене напон система, називну струју, услове квара, капацитет трансформатора где је применљиво, везе проводника, услове околине, надморску висину инсталације и применљиве локалне стандарде. Пре коначног избора препоручује се техничка потврда са произвођачем.

Закључак

АнОсигурач за искључење прекидача за заштиту од високог напона на отвореномје више од једноставног елемента осигурача: комбинује прекид прекомерне струје, механичку изолацију од прекида, видљиву индикацију квара и спољну структурну заштиту у једном практичном решењу. За надземне дистрибутивне мреже, трансформаторе монтиране на стубове, сеоске гране и индустријске напојне водове, избор правилно пројектованог уређаја може помоћи у побољшању заштите опреме и поједностављивању одржавања кварова. Са успостављеним производним капацитетима и процедурама контроле квалитета,Сангаоможе подржати купце који траже поуздану опрему за заштиту дистрибуције високог напона. Ако планирате нови пројекат дистрибуције електричне енергије или вам је потребно одговарајуће решење за постојећу мрежу,контактирајте насда разговарате о вашим захтевима апликације, техничким спецификацијама и потребама набавке.
