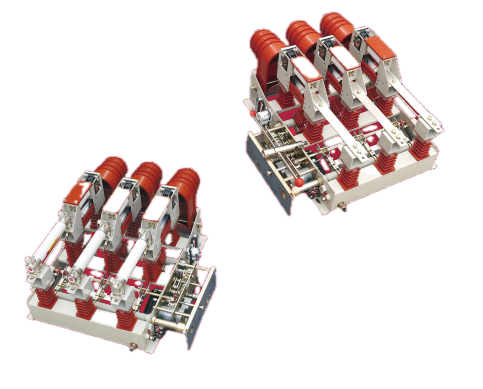

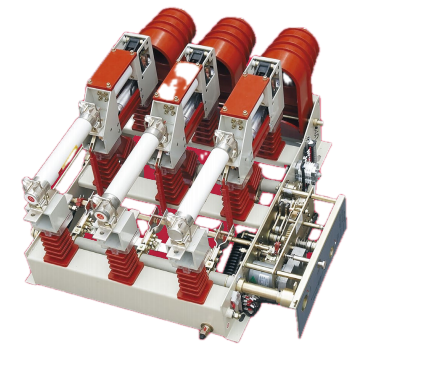

Унутрашњи АЦ високонапонски вакуумски прекидач са прекидачем за уземљење

Унутрашњи АЦ високонапонски вакуумски прекидач са прекидачем за уземљење компаније Сангао је погодан за трофазну АЦ50Хз прстенасту мрежу или терминално напајање  и индустријску електричну опрему, углавном се користи за контролу оптерећења и заштиту од кратког споја. Прекидач оптерећења ствара и прекида  струју оптерећења, струју затворене петље, трансформатор без оптерећења и струју пуњења кабла. Комбинација може прекинути било коју струју до називне струје кратког споја. Изолациона дистанца директног дејства и комора за гашење лука су повезани, са ручном и електричном функцијом. Његов јединствени погонски механизам омогућава да комора за гашење лука поднесе високи напон само у тренутку затварања и израде, чиме се остварује мала запремина и мала тежина.

Шта је  Вакуумски прекидач оптерећења?

Овај унутрашњи АЦ високонапонски вакуумски прекидач са прекидачем за уземљење је трофазни АЦ 50Хз унутрашњи прекидачки уређај за прстенасту мрежу, терминалско напајање и индустријску опрему. Јединица користи вакуумски прекидач за гашење лука и механизам за рад са опругом (ручни или електрични). Опциони прекидач за уземљење са механичком блокадом и затварачем за уземљење обезбеђује видљиву изолацију за одржавање. Када је опремљен осигурачима, склоп прекида струје кратког споја путем активирања ударне игле. Називни напон 12 кВ, називна струја 630 А, краткотрајна отпорна струја 20 кА.

Функције производа

Пребацивање струје оптерећења

Унутрашњи АЦ високонапонски вакуумски прекидач са прекидачем за уземљење ствара и прекида струје оптерећења до 630А у нормалним радним условима, покривајући типична оптерећења напојника и трансформатора.

Пребацивање струје затворене петље

Пребацује струје затворене петље у конфигурацијама мреже у облику прстена, омогућавајући пренос оптерећења између напојних водова без прекида напајања долазним купцима.

Пребацивање струје трансформатора без оптерећења

Наш спољни високонапонски прекидач за вакумски прекид оптерећења ствара и прекида струје празног хода трансформатора до 1600кВА капацитета, што одговара нивоима налета магнетизирања и стабилног стања струје побуде дистрибутивних трансформатора.

Пребацивање струје за пуњење кабла

Ствара и прекида струје за пуњење каблова за подземне или надземне делове каблова, омогућавајући напајање и де-енергетизацију кабловских довода.

Заштита од кратког споја (са осигурачима)

Када је конфигурисан са осигурачима који ограничавају струју, механизам са ударном иглом осигурача активира прекидач прекидача, отварајући све три фазе након детекције квара. Склоп може да прекине било коју струју до номиналне вредности кратког споја, обезбеђујући секундарни заштитни слој где су узводни прекидачи или релеји примарни уређаји за отклањање кварова.

Одржавање изолације

Интегрисани прекидач за уземљење, када је затворен, обезбеђује видљиву везу уземљења на страни оптерећења. Затварач за уземљење физички блокира приступ деловима под напоном, омогућавајући особљу за одржавање да провери изолацију и безбедно ради на опреми низводно.

Прекидач оптерећења у односу на вакуумски прекидач

Тецхницал Параметерс

Струцтурал Десигн

Изолациони размак директног дејства и спој коморе за гашење лука
Изолациони зазор и вакуумски прекидач су механички повезани да раде у једном покрету. Ово осигурава да је видљива пауза увек праћена потпуно отвореним прекидачем.

Погонски механизам

Прекидач се напаја само у тренутку затварања и отварања, смањујући електрични стрес на вакуум комору. Ово омогућава компактнију величину прекидача и продужава животни век контакта.

Затварач за уземљење

Метални затварач је постављен између фиксних и покретних контактних цеви и блокиран је са прекидачем за уземљење. Када је прекидач за уземљење затворен, затварач физички изолује делове под напоном, обезбеђујући видљиву и проверљиву везу уземљења за одржавање.

Механичка блокада

Спречава затварање уземљивача осим ако су главни контакти отворени, и спречава отварање главних контаката док је уземљивач затворен.

Апплицатион Фиелдс

Унутрашњи АЦ високонапонски вакуумски прекидач са прекидачем за уземљење има одличне компатибилности:

1. Градске ринг-маин јединице (РМУ) за секционисање и пребацивање оптерећења.

2. Трансформаторске долазне плоче и доводни ормари у индустријској дистрибуцији.

3. Терминалне тачке напајања у радијалним мрежама.

4. Руралне дистрибутивне мреже – јединица се може користити за секционисање дугих довода, смањење зона испада и омогућавање регулације напона преко пребацивања кондензаторске банке.

5. Унутрашње инсталације у металним разводним апаратима; вакуумска технологија елиминише употребу СФ6 гаса и повезане бриге за животну средину.

Профил компаније и производне способности

Објекат: Локација од 10‑му (6.667 м²) у Лиусхи, Зхејианг, са 10.000 м² производног простора.

Радна снага: 120 запослених, укључујући 20 техничких професионалаца средњег и вишег ранга. Регистровани капитал 81,68 милиона РМБ, укупна имовина око 200 милиона РМБ.

Цертификати: ИСО 9001:2008 (квалитет), ИСО 14001 (животна средина), ИСО 45001 (здравље и безбедност на раду).

Контрола процеса: ЕРП систем за набавку материјала, производњу и следљивост. Рутинско тестирање укључује проверу отпорности диелектрика, механичког рада и отпора контакта на свакој јединици.

Техничка партнерства: Сарадња са Кси'ан Сениуаном, Пекиншким институтом за електрична истраживања и Институтом за истраживање високог напона Кси'ан за испитивање типа и усклађеност са стандардима.

ФАК

П1: Може ли овај унутрашњи АЦ високонапонски вакуумски прекидач са прекидачем за уземљење заменити вакуумски прекидач?
Не. Дизајниран је само за пребацивање оптерећења. За заштиту од кратког споја, мора бити упарен са осигурачима или се ослањати на узводне прекидаче.

П2: Које одржавање је потребно за вакуумски прекидач?
Вакумски прекидач је запечаћен и не захтева одржавање. Рутинске провере укључују механички рад, подмазивање и проверу блокаде.

П3: Да ли је прекидач за уземљење стандардни или опциони?
Прекидач за уземљење је опциони (означен Д). Када је специфицирано, механички је блокиран са главним контактима ради безбедног одржавања.

П4: Које је типично време испоруке и могућност прилагођавања?
Стандардне јединице са опружним механизмом и прекидачем за уземљење се испоручују у року од 4-6 недеља. Прилагођавања (помоћни контакти, монтажа, модификације механизама) су доступне на захтев.

Тецхницал Параметерс

У наставку можете да проверите две верзије параметарских података за наш вакуумски прекидач оптерећења типа ручне колица са комбинацијом прекидача за искључивање:

Унутрашњи АЦ високонапонски вакуумски прекидач са прекидачем за уземљење компаније Сангао погодан је за трофазну АЦ50Хз прстенасту мрежу или терминално напајање и индустријску електричну опрему, углавном се користи за контролу оптерећења и заштиту од кратког споја. Прекидач оптерећења ствара и прекида  струју оптерећења, струју затворене петље, трансформатор без оптерећења и струју пуњења кабла. Комбинација може прекинути било коју струју до називне струје кратког споја. Изолациона дистанца директног дејства и комора за гашење лука су повезани, са ручном и електричном функцијом. Његов јединствени погонски механизам омогућава да комора за гашење лука поднесе високи напон само у тренутку затварања и израде, чиме се остварује мала запремина и мала тежина.

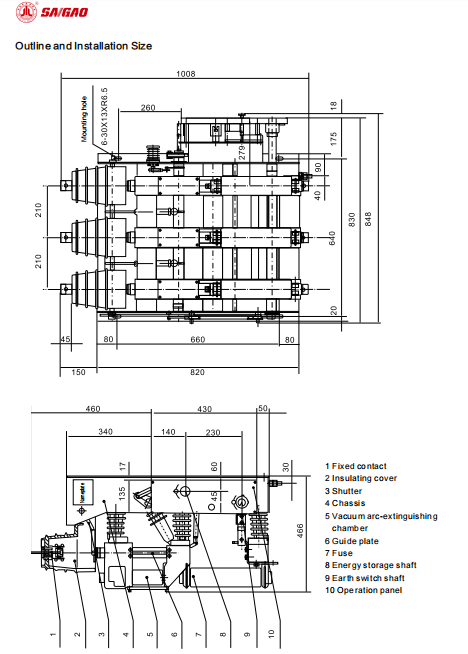

Преглед и распоред величина и компоненти за инсталацију

бр.	Компонента
1	Фиксни контакт
2	Изолациони поклопац
3	Затварач
4	Шасија
5	Вакуумска комора за гашење лука
6	Водића плоча
7	Осигурач
8	Окно за складиштење енергије
9	Осовина прекидача за уземљење
10	Оперативни панел
